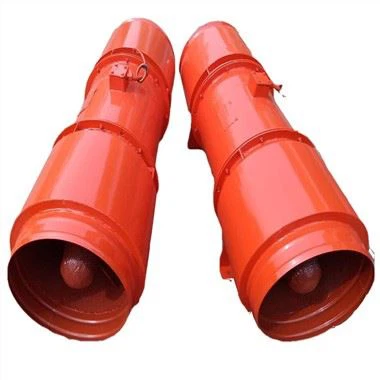

Howden Axial Fan

Kipas paksi Howden:

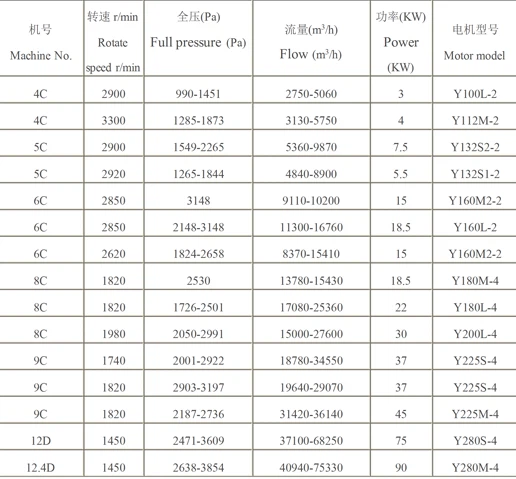

Kipas paksi Howden dibuat menjadi kipas sedutan tunggal, dan nombor mesin ialah №4C, 5C, 6C, 8C, 9C, 12D, 12.4D. Y5-48 kipas draf teraruh dandang mempunyai №4C, 5C, 6.3C, 8C, 10C, 12.5CD; Y6-30 kipas draf teraruh dandang mempunyai tujuh jenis 3.5C, 4.3C, 4.8C, 5.4C, 6.5C, 7.5C, 8.5C.

Ekzos emparan dandang dan kipas draf teraruh boleh dibuat kepada dua jenis: tangan kiri dan tangan kanan. Melihat terus pada kipas dari bahagian penghantaran, jika pendesak berputar mengikut arah jam, ia dipanggil tangan kanan, ditunjukkan dengan "kanan", dan lawan jam dipanggil tangan kiri, ditunjukkan oleh "kiri".

Kedudukan saluran keluar udara kipas ditunjukkan oleh sudut saluran keluar udara casis. "Kiri" dan "Kanan" boleh dijadikan tiga sudut 0 darjah, 90 darjah dan 180 darjah.

2. Kipas-kipas adalah semua kipas draf yang disebabkan oleh gas sentrifugal, yang terdiri daripada pendesak, selongsong, salur masuk udara, bahagian penghantaran, pintu pelaras dan bahagian lain.

Pendesak: Terdapat 12 bilah plat condong ke belakang diperbuat daripada bahan 16Mn, yang dikimpal antara plat hadapan berbentuk arka dan plat belakang, dan diperbetulkan oleh keseimbangan statik dan dinamik. Jadi ia berjalan lancar, dengan kekuatan tinggi, rintangan haus dan hayat perkhidmatan yang panjang. lebih lama.

Casis: Dikimpal dengan plat keluli untuk membentuk volut kamiran. Putaran "Kiri" dan "Kanan" adalah biasa untuk №8 dan ke atas.

Salur masuk udara: Salur masuk udara bertumpu dijadikan satu struktur penting dan dipasang pada bahagian salur masuk udara selongsong dengan bolt.

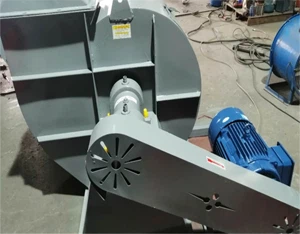

Kumpulan penghantaran: Aci utama penghantaran diperbuat daripada keluli berkualiti tinggi dan menggunakan galas bergolek. (2) Jenis: kotak galas silinder integral, pelinciran minyak 37#, tanda aras minyak dan termometer di atas No. 8, dengan peranti penyejuk air, perlu menambah paip air, penggunaan air 0.5-1m3 /h, kipas 6 di bawah No. 8 disejukkan. Jenis (I): Tidak.4-6 menggunakan dua tempat duduk selari, dilincirkan dengan gris galas atau molibdenum disulfida, dua bilah kipas separuh bulatan digunakan untuk menyejukkan diri antara selongsong dan No.8-12.4, dan dua perumahan galas selari.

Pintu pelarasan: digunakan untuk melaraskan isipadu udara, ia dipasang secara paksi di hadapan salur masuk udara, dan putarannya fleksibel dan mudah. Julat pelarasan adalah dari terbuka sepenuhnya kepada tertutup sepenuhnya. Jenis kelopak digunakan untuk saiz di atas 8, dan jenis injap rama-rama digunakan untuk saiz di bawah 6. Agar pintu pelarasan berfungsi dengan baik, ia perlu dilincirkan dan digris dengan baik.

Ventilator siri G dan Y6-41 model telah diuji oleh Shenyang Blower Research Institute dan telah mencapai keputusan yang baik. Data ujian dipetik seperti berikut:

Kipas draf teraruh: Y6-41-11No7.1C dipadankan dengan 4 tan / dandang pembakaran arang batu setiap jam:

Suhu kerja: 200 darjah C; kelajuan putaran: 2100 rev / min

Parameter operasi reka bentuk: fluks: 12500 m³ / j; tekanan penuh: 2596 Pa

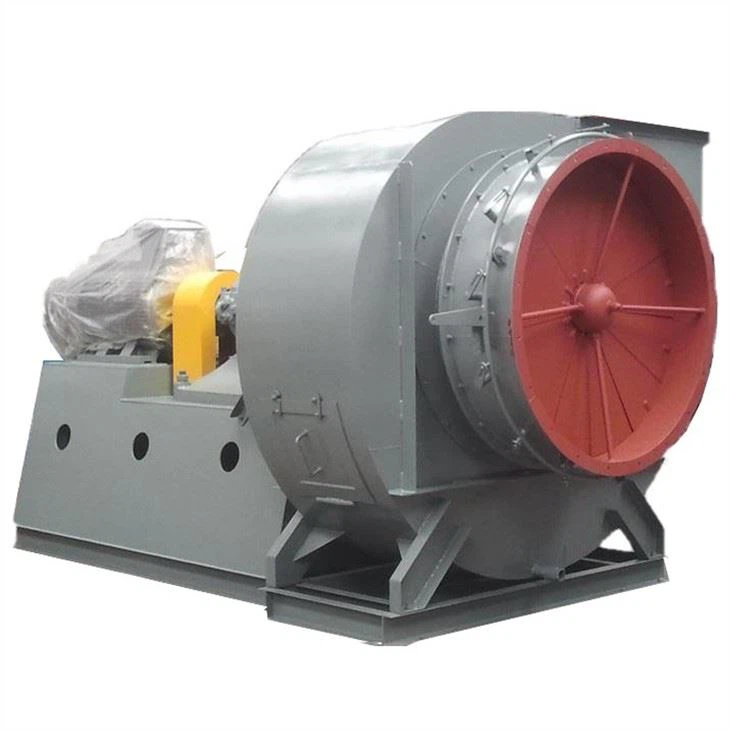

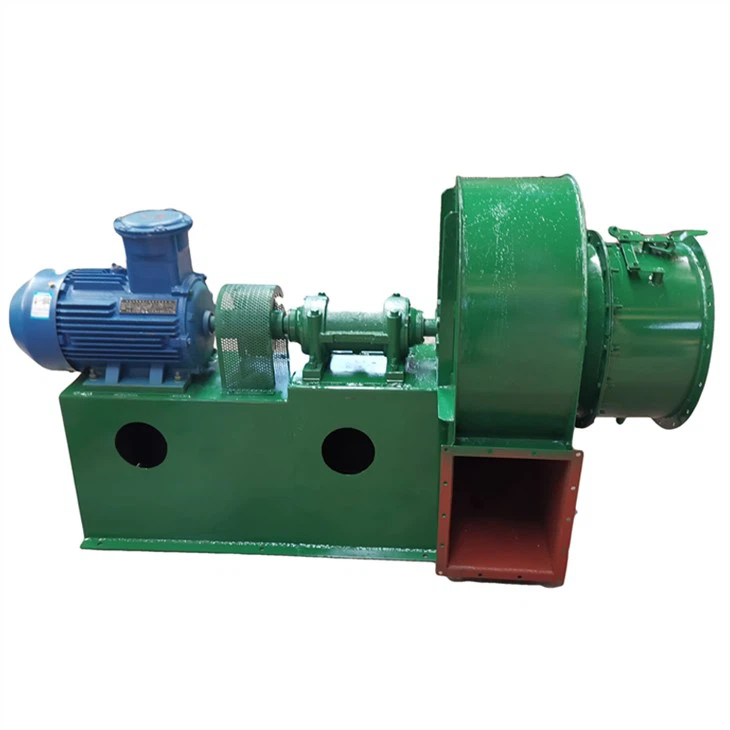

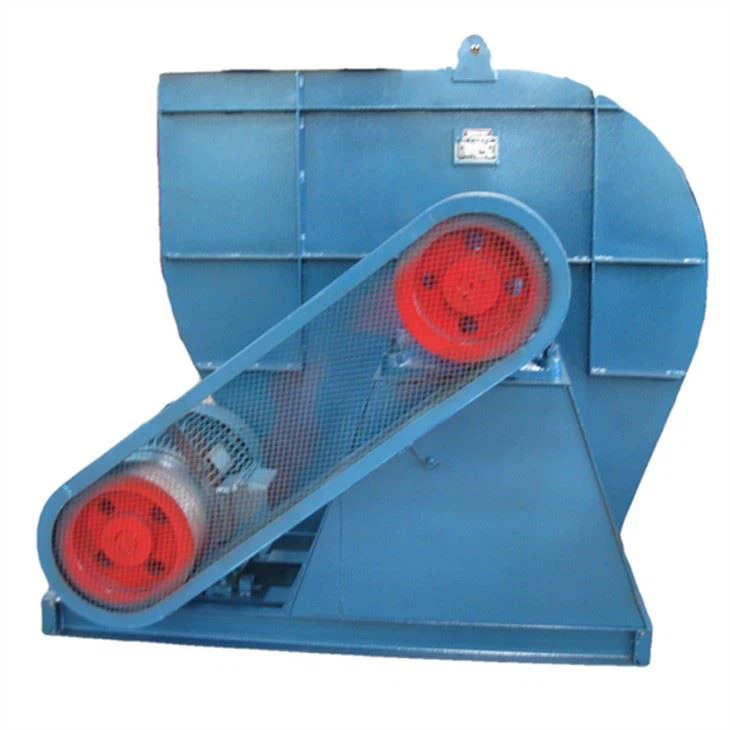

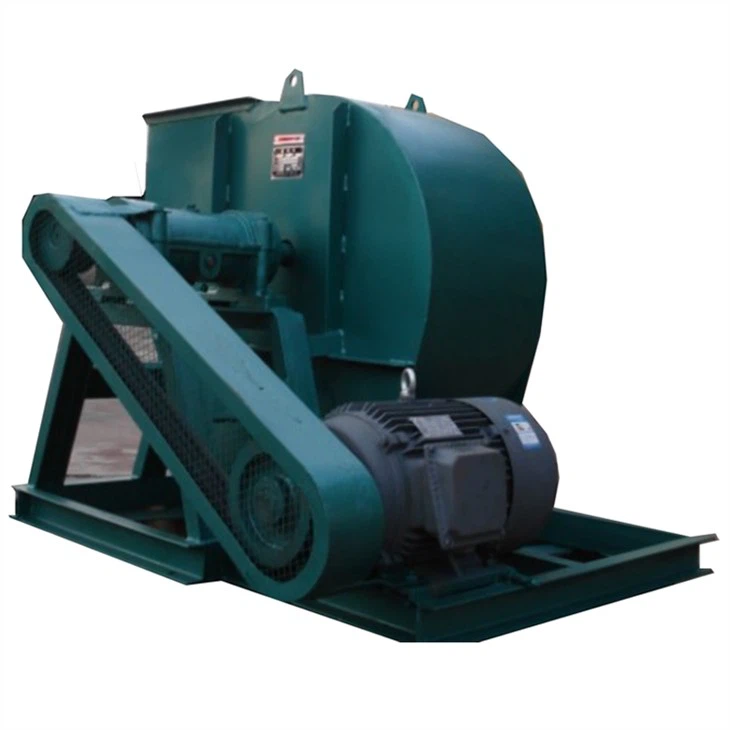

Ekzos emparan dandang dan kipas draf teraruh mempunyai ciri-ciri prestasi aerodinamik yang baik, operasi yang stabil, getaran kecil, kecekapan tinggi dan jangka hayat yang panjang. Digunakan secara meluas dalam perusahaan perindustrian dan perlombongan, bangunan besar, hotel dan restoran dan pengudaraan dalaman yang lain.

Mengikut prinsip menukar tenaga kinetik kepada tenaga berpotensi, kipas paksi howden menggunakan pendesak berputar berkelajuan tinggi untuk mempercepatkan gas, dan kemudiannya menyahpecutan dan menukar arah aliran untuk menukar tenaga kinetik kepada tenaga keupayaan (tekanan). Dalam kipas emparan satu peringkat, gas memasuki pendesak secara paksi, berubah kepada jejari apabila ia mengalir melalui pendesak, dan kemudian memasuki peresap. Dalam peresap, gas mengubah arah aliran dan luas keratan rentas paip bertambah untuk memperlahankan aliran gas, yang menukar tenaga kinetik kepada tenaga tekanan. Peningkatan tekanan berlaku terutamanya dalam pendesak dan kedua dalam proses pengembangan. Dalam kipas emparan berbilang peringkat, refluks digunakan untuk mengarahkan aliran udara ke pendesak seterusnya, menghasilkan tekanan yang lebih tinggi
